Se você trabalha com engenharia civil, construção ou projeto, já ouviu falar de BIM. Mas, seja honesto: você realmente entende o que é BIM? Não estamos falando de um software. Não estamos falando de uma maquete 3D bonita para apresentar ao cliente. BIM é outra coisa — e entender essa diferença pode mudar a forma como você projeta, constrói e gerencia obras.
Neste artigo, vamos explicar o que é BIM de verdade, como funciona, quais são os níveis de maturidade, as dimensões (3D a 7D), os softwares mais usados, a legislação brasileira e como implementar BIM na sua empresa. Tudo de forma clara, técnica e sem enrolação.
O que é BIM afinal? Entenda o conceito
BIM (Building Information Modeling) — em português, Modelagem da Informação da Construção — é o conjunto integrado de processos, tecnologias e regras de colaboração que permite criar, usar, atualizar e compartilhar modelos digitais de uma construção ou infraestrutura.

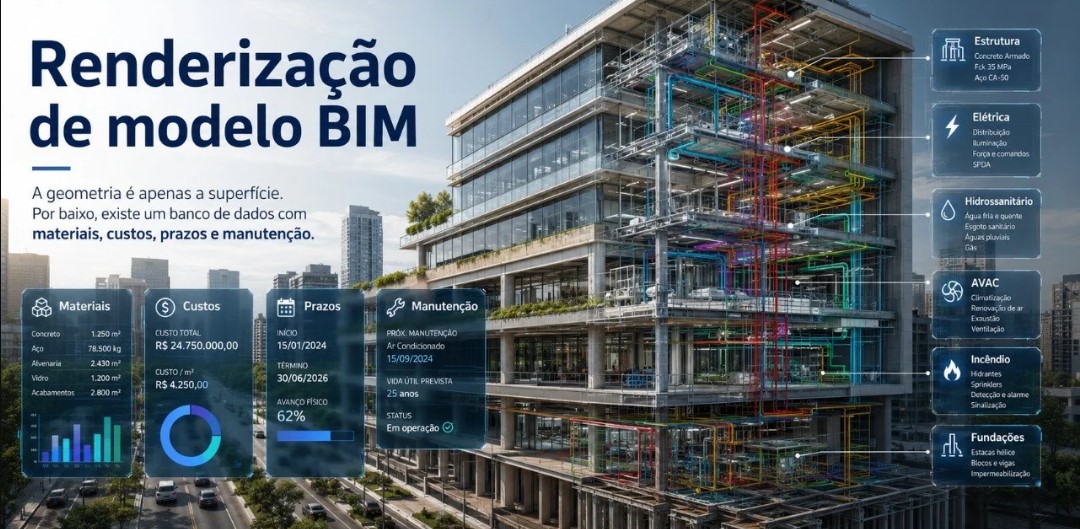

Traduzindo para o dia a dia: quando você modela um pilar em BIM, ele não é só um sólido 3D. Ele pode conter material, seção, resistência, código de classificação, fabricante, fase executiva, custo, manutenção e vínculos documentais. O modelo é um banco de dados que parece uma edificação.
A definição legal brasileira, no art. 1º do Decreto nº 11.888/2024, é precisa: BIM é o “conjunto integrado de processos e tecnologias” para criar, utilizar, atualizar e compartilhar colaborativamente modelos digitais, potencialmente útil a todos os participantes durante o ciclo de vida.
BIM não é CAD, não é 3D, não é um software
Essa é a confusão mais comum. Vamos esclarecer:
- CAD desenha linhas e formas. Não sabe que aquela linha é uma viga.
- Modelo 3D mostra a geometria. Não sabe quanto custa nem quando será construído.
- BIM integra geometria + dados + processos + colaboração ao longo do ciclo de vida.
Em BIM, quando você altera a seção de uma viga no modelo estrutural, a planta, o corte, a tabela de quantitativos e o orçamento podem ser atualizados automaticamente. Quando você adiciona uma janela na fachada, o modelo de instalações elétricas pode identificar que há um conflito com um conduíte. Isso é BIM.
A história do BIM: de onde veio
BIM não foi criado por uma empresa de software. Os fundamentos são acadêmicos e de interoperabilidade, anteriores a qualquer produto comercial:
- 1975 — Charles Eastman descreve o Building Description System, precursor conceitual de modelos de produto com elementos e atributos.
- Anos 1980 — Crescem os building models com objetos paramétricos. Robert Aish usa “Building Modelling” em 1986.
- 1992 — Van Nederveen e Tol difundem “Building Information Model” para integrar modelos de diferentes disciplinas.
- 1994 — A IAI (hoje buildingSMART) é criada para interoperabilidade e desenvolve o IFC.
- 2008 — O BIM Handbook consolida a abordagem.
- 2018 — A ISO 19650 internacionaliza princípios de gestão da informação BIM.
Níveis de maturidade BIM (Level 0 a 3)
Os níveis de maturidade mostram o quanto uma empresa ou projeto está avançado no uso de BIM:
Level 0 — CAD não gerenciado. Desenhos 2D, papel/PDF, troca informal. Sem colaboração digital estruturada.
Level 1 — CAD gerenciado com convenções básicas. Mistura de 2D e 3D isolado. Normas de nomes e revisões, mas sem modelo multidisciplinar coordenado.
Level 2 — BIM colaborativo. Cada disciplina produz seu próprio modelo. Há processos de troca, coordenação, detecção de interferências e CDE (Ambiente Comum de Dados). É o nível que a maioria das empresas ambiciona.
Level 3 — BIM integrado, aberto e conectado ao ciclo de vida. Integração total entre organizações, interoperabilidade aberta e potencial de digital twin. É mais uma direção do que um patamar universalmente prescrito.
BIM 3D, 4D, 5D, 6D e 7D: o que cada dimensão significa
As “dimensões” são uma convenção de comunicação, não uma taxonomia normativa. Mas ajudam a entender o escopo do BIM:
3D — Geometria. O que é, onde está e como se relaciona. O modelo tridimensional que todo mundo conhece.
4D — Tempo. Quando será construído e em que sequência. Vincula elementos do modelo a atividades do cronograma.
5D — Custo. Quanto custa e qual o impacto de uma mudança. Quantitativos extraídos do modelo vinculados a composições e insumos.
6D — Sustentabilidade e desempenho. Qual alternativa tem melhor desempenho ao longo da vida? Análise energética, carbono, materiais, água.
7D — Operação e manutenção. Como localizar, operar e manter o ativo após a entrega? Dados de ativos, manuais, garantias e planos de manutenção.
LOD: o nível de detalhe do modelo
LOD (Level of Development) descreve a confiabilidade de um elemento do modelo para um uso específico. Não é apenas “mais polígonos”:
- LOD 100 — Representação genérica. Para conceito e estimativas de ordem de grandeza.
- LOD 200 — Elemento genérico com tamanho, forma e localização aproximados. Para análises preliminares.
- LOD 300 — Elemento específico e dimensionado. Quantitativos podem ser extraídos diretamente do modelo.
- LOD 350 — Além do 300, representa interfaces e conexões entre sistemas. Para coordenação.
- LOD 400 — Informação de fabricação e montagem. Ligada a fornecedor e shop drawings.
- LOD 500 — Registro do que foi efetivamente construído (as built).
Softwares BIM: qual usar?
BIM é independente de marca. Uma empresa pode combinar diferentes ferramentas. Os mais usados:
- Autodesk Revit — Autoria BIM para arquitetura, estruturas e MEP. O mais difundido no Brasil.
- Graphisoft Archicad — Autoria BIM com forte tradição de openBIM/IFC.
- Tekla Structures — Modelagem estrutural detalhada, aço, concreto, conexões e fabricação.
- Navisworks Manage — Federação, navegação, clash detection e simulação de cronograma.
- Solibri Office — Verificação baseada em regras, validação de modelos IFC.
O modelo depende de premissas técnicas documentadas. Como consultas de apoio, veja as tabelas de corrente dos cabos da NBR 5410 para instalações de baixa tensão e a Tabela 10 da NBR 6120 para cargas por ambiente para ações variáveis. Os valores escolhidos e suas condições de aplicação precisam estar registrados no projeto; a modelagem, sozinha, não os valida.
BIM no Brasil: o que diz a lei
O Brasil tem um marco legal importante para BIM:
- Decreto nº 10.306/2020 — Estabelece adoção gradual do BIM em obras federais. Desde 2021: projetos de grande relevância. Desde 2024: orçamento e planejamento. A partir de 2028: gestão pós-obra.
- Decreto nº 11.888/2024 — Estratégia BIM BR. Institui o Comitê Gestor e revoga o Decreto 9.983/2019.
- Lei nº 14.133/2021, art. 19 — BIM será “preferencialmente adotado” em licitações de obras e serviços de engenharia.
Atenção: não existe obrigação indistinta de todas as empresas privadas usarem BIM. A obrigação depende do edital, do órgão, do objeto e do enquadramento normativo.
Conclusão
BIM não é um software. Não é uma maquete 3D. Não é uma moda. É uma forma colaborativa de gerir informação confiável sobre um ativo construído, usando modelos digitais e regras de trabalho ao longo do ciclo de vida.
Quem entende isso, projeta melhor. Quem projeta melhor, constrói melhor. Quem constrói melhor, opera melhor.
